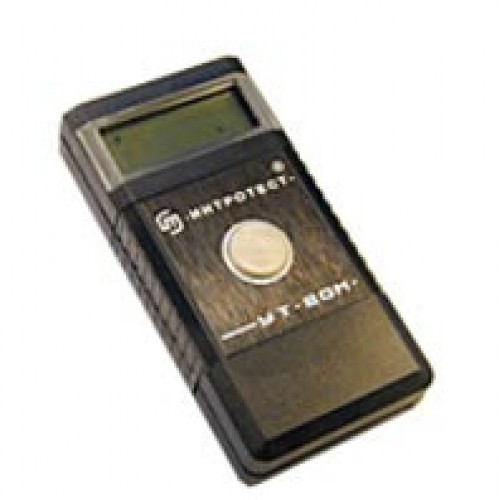

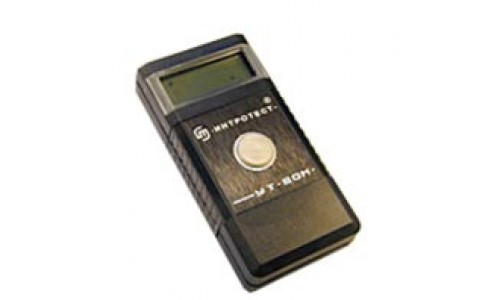

Специализированный ультразвуковой толщиномер УТ-80М
Обеспечивает контрольное измерение ручным контактным методом металлических объектов, поверхность которых подверглась коррозионным и эрозионным изменениям, в условиях ограниченного доступа к контролируемому участку.
Ультразвуковой толщиномер УТ-80М отличается компактностью, простотой и надежностью в использовании. Результат измерения выводится на жидкокристаллический дисплей с люминесцентной подсветкой. Прибор не нуждается в настройке и калибровке, показывает стабильно высокую эффективность в самых жестких полевых условиях.
Предназначен:
для измерения толщины стальных изделий эхо-импульсным методом.
Отличительные черты толщиномера УТ - 80М:
-
разрешающая способность 0.1 мм;
-
настройка на скорость распространения ультразвука 5930м/с, что соответствует скорости ультразвука для низкоуглеродистых сталей;
-
жидкокристаллический или светодиодный цифровой индикатор;
-
работа при температуре окружающей среды от -35°С до +50°С;
-
уверенная работа в жестких полевых условиях (температура и длительность работы не влияют на точность измерения);
-
аккумуляторное питание (зарядное устройство в комплекте поставки);
-
малые габариты, позволяющие использовать УТ - 80М как карманный прибор;
-
максимальная простота эксплуатации: всего один орган управления - "включение питания" (толщиномер не требует настройки и готов к работе сразу после включения);
-
кожаный чехол защищает толщиномер при работе в полевых условиях;
-
толщиномер может комплектоваться высокотемпературным ПЭП для контроля объектов с температурой поверхности до 300° С;
По специальному заказу толщиномер может быть настроен на любую фиксированную скорость ультразвука для контроля объектов из стекла, пластмассы, полиэтилена, керамики и других материалов.
Прибор может быть укомплектован преобразователем с кабелем до 15 метров.
|
рабочая частота, МГц
|
5.0 (2.5 или 10.0 по желанию заказчика)
|
|
допустимая шероховатость поверхности, мкм
|
80
|
|
минимальная измеряемая толщина по плоской поверхности, мм
|
0.8
|
|
минимальный радиус кривизны контролируемых изделий, мм
|
20 (при толщине стенки, 2.0мм)
|
|
максимально измеряемая толщина, мм
|
1000
|
|
юстировка на скорость ультразвука, м/с
|
5930
|
|
диапазон рабочих температур окружающей среды и объекта контроля, С
|
- 35 °С до + 50 °С, при влажности окружающего воздуха не более 98%
|
|
абсолютная погрешность
|
±(0.1 мм + 0.01х), где х - измеряемая величина в м
|
|
питание аккумулятор
|
"6Р22"
|
|
габариты, мм
|
120 х 60 х 30
|
|
вес электронного блока, г
|
120
|
|
продолжительность работы, ч
|
200
|
