Описание:

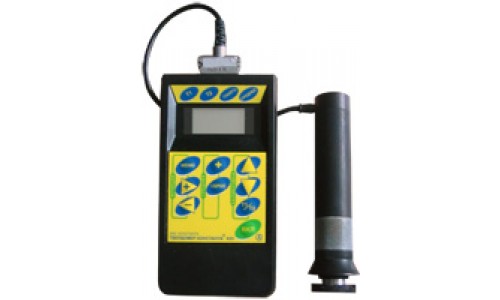

Твердомер металлов ультразвуковой импедансный. Работает со сменными преобразователями следующих типов: УД-50N, УЗДТ-10N, УЗДТ-100N.
Назначение:
Малогабаритный прибор с набором сменных преобразователей предназначен для измерения твердости конструкционных, углеродистых и низколегированных сталей. Применим также для измерения твердости чугунов, нержавеющих сталей, высоколегированных сталей и цветных металлов при калибровке прибора на мерах твердости из этих материалов. По принципу действия прибор реализует метод ультразвукового контактного импеданса (UCI - Ultrasonic Contact Impedance). Суть метода заключается в следующем: при калиброванной нагрузке алмазная пирамидка, закрепленная на металлическом стержне, колеблющемся на резонансной частоте, внедряется в материал изделия. Частота колебаний стержня пропорциональна площади отпечатка на объекте контроля, то есть твердости материала.
Технические характеристики:
Диапазон измерения твердости:
- по Бринеллю, НВ, ........................................................ 95…450;
- по Роквеллу, НRСэ, ..................................................... 20…70;
- по Виккерсу, HV, ........................................................... 230…940;
- временного сопротивления (предела прочности), Мпа, ........................... 370… 1740
Основная погрешность измерения:
- по Бринеллю, НВ, не более
- в диапазоне ........................................................... (90…150) +/- 10;
- в диапазоне ........................................................... (150…300) +/- 15;
- в диапазоне ........................................................... (300…470) +/- 20;
- по Роквеллу, НRСэ, не более +/- 2;
- по Виккерсу, HV, не более
- в диапазоне ........................................................... (240…500) +/- 15;
- в диапазоне ........................................................... (500…800) +/- 20;
- в диапазоне ........................................................... (800…940) +/- 25
- временного сопротивления (предела прочности), МПа, .......................... не более +/- 100
- Число замеров для вычисления среднего до 99
- Число запоминаемых индивидуальных калибровок на каждую шкалу твердости - 5
- Число ячеек памяти результатов измерения - 500
- Питание 9 Вольт, батарея или аккумулятор (габариты батареи КРОНА)
- Время непрерывной работы от батареи типа Alkaline, час, не менее 150.
- Габаритные размеры, мм, не более:
- блока обработки информации ..................................... 153х80х30;
- преобразователей без плоской насадки................... Ø 26x140;
- преобразователей с плоской насадкой .................... Ø 36x140.
Масса, кг, не более:
- блока обработки информации ..................................... 0,25;
- преобразователей ........................................................... 0,25.
Особенности:
Оперативность измерения. Наличие большого числа сменных преобразователей и насадок позволяет оптимизировать измерения твердости большой гаммы изделий. Малое влияние толщины и массы изделия на погрешность измерения. Возможность оперативного обнаружения нежелательного изменения твердости поверхностного слоя изделий в результате шлифовочных прижогов, обезуглероживания поверхностного слоя в результате высокотемпературной термической обработки, появление мартенситных пятен при термообработке на среднюю твердость, наклепа от механической обработки. Автоматическое выключение питания. Возможность запоминания калибровок и результатов измерений в энергозависимой памяти прибора с последующей передачей в IBM по каналу RS232 для статической обработки и хранения с использованием программы CONSTANTA-DATA.
Комплект поставки:
Блок обработки информации с преобразователем, зарядное устройство, аккумуляторы НИКА - 2 шт., паспорт, методика поверки, дискета с программой связи с IBM PC и обработки измерительной информации CONSTANTA-DATA, тара. Гарантийный срок эксплуатации - 2 года.
