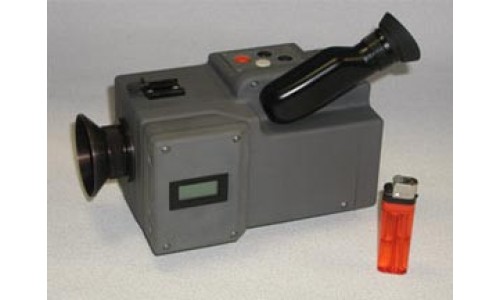

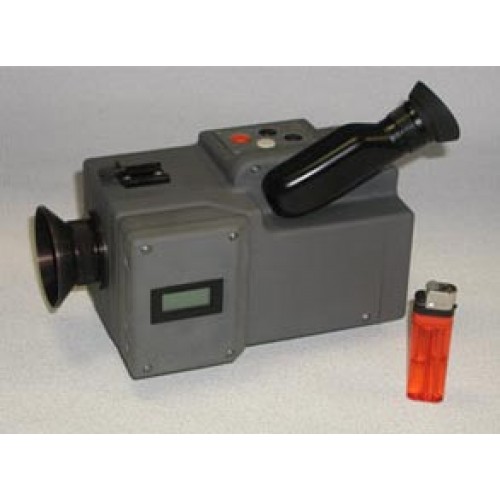

Портативный тепловизор ТН-4604МБ без функции охлаждения обеспечивает эффективную визуализацию теплоизлучающих объектов в самых сложных метеоусловиях, в любое время суток. Прибор выполняет тепловизионную диагностику зданий, технического оборудования, транспортных средств.
С помощью неохлаждаемого тепловизора ТН-4604МБ обнаруживаются пожаро- и взрывоопасные участки перегрева силового электрооборудования, производится локализация разрывов и утечек на теплотрассах и нефтепроводах. Прибор используется для самого широкого спектра поисково-досмотровых мероприятий, в том числе для поиска тайников, улик, контрабанды, для решения антитеррористических задач.
Технические характеристики- Рабочий спектральный диапазон от 8 до 13 мкм.
- Регистрируемый тепловой диапазон от минус 30° С до плюс 500° С.
- Поле зрения 54х42 град.
- Минимальная фокусировка 0,5 м
- Минимальное температурное разрешение - 0,12° С.
- Геометрическая разрешающая способность (ёмкость ИК - матрицы) - 160х120 пикселей.
- Диапазон рабочих температур (в стандартном кожухе) от минус 10° до плюс 50° С
- Питание - автономное или от сети через адаптер, напряжением 12± 1 В.
- Время непрерывной работы (от встроенного аккумулятора ёмкостью 3,7 А*час) - не менее 2 часов.
- Диапазон регулировок штатива (от пола до площадки) от 60 до 140мм.
Габаритные размеры не более:
- тепловизионная камера со снятым монитором - 140х250х120 мм;
- жидкокристаллический (ЖК) монитор - 140х120х100мм;
- штатив в заводской картонной упаковке 620х125х110мм;
- штатная упаковка (чемодан) - 500х450х200мм
Масса не более:
- тепловизионная камера со снятым монитором - 1,9 кг;
- ЖК монитор - 0,5кг;
- штатив - 1,6кг;
- штатная упаковка (чемодан) - 4,5кг;
- изделие в штатной упаковке - 10 кг.
- Потребляемая мощность, не более - 17 Вт.
- Время выхода тепловизионного канала после включения на рабочий режим - не более 15 секунд.
Основные характеристики встроенного оптического пирометра (дистанционного измерителя температуры) с лазерным целеуказателем:
- диапазон измеряемых температур от 0° до плюс 600°С;
- точность измерения температуры - ± 2%;
- показатель визирования - 1:10 (α ≈ 5 ° 40' ).
Состав изделия
Состав изделия определяется наличием трёх автономных каналов:
- тепловизионного, (стандарт)
- видео (опция)
- пирометрического с лазерным целеуказателем (опция)
Комплектация
- тепловизионная камера, (стандарт)
- сетевой адаптер, (стандарт)
- упаковка-укладка. (стандарт)
- ЖК монитор 5 , (7" под заказ) - опция
- видеокабель, (опция)
- штатив, (опция)
- Аккумуляторная батарея (опция)
- ЗУ для аккумулятора (опция)
- Упаковка укладка в специальном исполнении (опция)
Предприятие-изготовитель гарантирует соответствие изделия требованиям настоящих Технических условий в течение 12 месяцев со дня ввода его в эксплуатацию.
