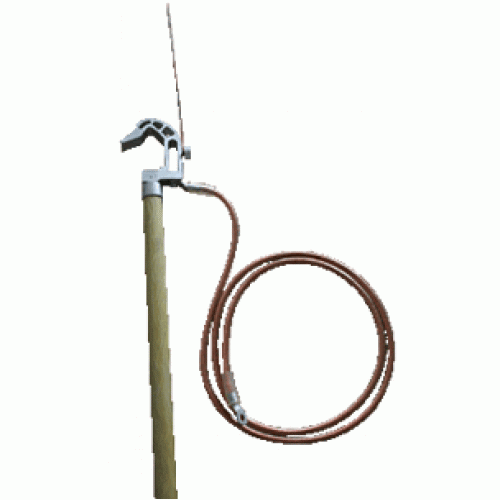

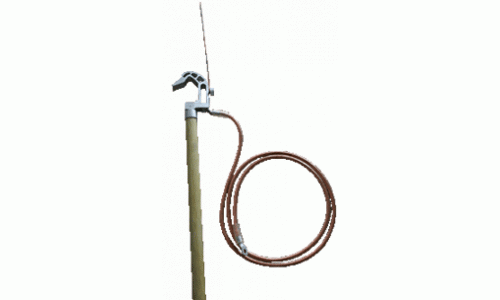

Штанги шунтирующие типов ШШК-1 применяются в качестве основного средства защиты от поражения электрическим током, предназначены для комплектации съемной изолирующей вышки, для технического обслуживания устройств контактной сети электрофицированных железных дорог при выполнении работ по проверке, регулировке, ремонту стационарных разъединителей, изолированных стержней и других оперативных работ, напряжением 3,3 кВ постоянного тока и 27,5 кВ переменного тока частотой 50 Гц. Штанга ШШК-1 состоит из линейного крюка, шунтирующего провода и изолирующей части с рукояткой. Штанга имеет возможность стыковки со штангой серии ШЭУ.Допустимый диапазон рабочих температур от -45° С до + 45° С, при относительной влажности 80% при 25° С.
|
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
||
|
Ток термической стойкости кА/3 сек.
|
8
|
|
|
Ток динамической стойкости кА/3 сек.
|
44
|
|
|
Длина изолирующего канатика, м
|
720
|
|
|
Длина рукоятки, мм
|
330
|
|
|
Сечение шунтирующего провода, мм2
|
50
|
|
|
Длина шунтирующего провода, м
|
2.1
|
|
|
Масса (в упаковке), кг
|
1.92
|
|
