Аппараты модели "СН" ("РПД-200 СН", "РПД-200 СНП", «РПД-250 СН» и "РПД-250 СНП") предназначены для радиографического контроля.
Особенность этой серии - универсальный БПУ, который может работать с любым моноблоком на 200 кВ и 250 кВ.
В данной серии применяются особо прочные кабельные разъемы, которые для большего удобства вынесены на коротком кабеле.
Глубина просвечивания при стандартных условиях (сталь,AGFA D7(Pb), D=2, 700мм, 10 минут) РПД-250 СН = 54 мм, РПД-250 СП = 45 мм.
Серия переносных рентгеновских аппаратов серии "СН" представлена моделями:
- "РПД-200 СН","РПД-250 СН" (с боковым выходом излучения);
- "РПД-200 СНП","РПД-250 СНП" (с панорамным выходом излучения).
Аппараты могут быть снабжены дополнительно штативом, устройством крепления к трубе, тележкой для перемещения внутри трубы и муфтой-коллиматором (для панорамной версии аппарата).

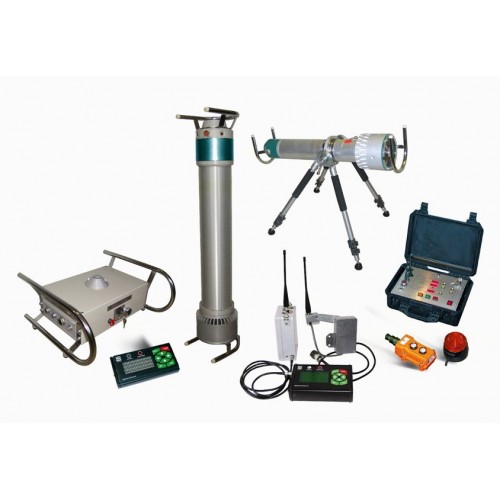

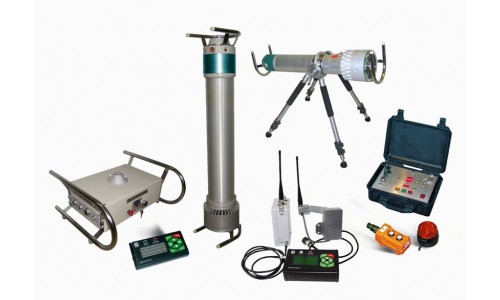

В комплект поставки входят:
В комплект поставки входят:
- блок излучателя (БИ, моноблок);
- блок питания и управления (БПУ);
- пульт дистанционного управления (ПДУ);
- защитный кожух;
- комплект кабелей;
- транспортные футляры.
|
Наименование параметра |
РПД-200 СН | РПД-200 СНП |
РПД-250 СН
|
РПД-250 СНП
|
| Анодное напряжение, кВ, шаг 1 кВ | 70 - 200 | 70 -200 | 100 - 250 | 100 - 250 |
| Анодный ток, мА, наг, 0,1 мА | 1 - 5 | 1 -5 | 1-5 | 1-5 |
|
Размер фокусного пятна, мм |
2.2 х 2.8 | 5,5 |
3 х 3
|
3,5 х 1,5
|
|
Рабочая диаграмма излучения, ° |
40 х 60 | 40 х 360 |
40 х 60
|
40 х 360
|
| Максимальная анодная мощность, Вт | 900 | 900 | 1000 | 1000 |
| Масса моноблока,кг | 21 | 19 | 23 | 23 |
| Масса блока питания и управления, кг | 10 | 10 | 10 | 10 |
| Масса съемного свинцового кожуха, кг | - | - | 19 | - |
