Микрофокусный рентгеновский аппарат Тайгапром AX8200MAX 5 мкм для проверки дефектов пайки BGA, QFN и CSP на автомобильных печатных платах EMS
Спецификация Тайгапром AX8200MAX
| Краткое описание системы | |
| След ноги | 1280 (Ш) × 1500 (Г) × 1705 (В) мм |
| Вес машины | 1400 кг |
| Источник питания | Переменный ток 110–220 В, 50/60 Гц |
| Размер Упаковки из фанеры | 175(Ш)×155(Г)×200(В) см |
| Вес упаковки | 1500 кг |
| Потребляемая мощность | 1,0 кВт |
| Рентгеновская трубка | |
| Тип трубки | Запечатанный |
| Макс. Мощность | 8 Вт |
| Напряжение | 0~90 кВ (регулируется) |
| Размер Пятна фокусировки | 5 мкм |
| Система визуализации | |
| Детектор | Плоскопанельный детектор (FPD) |
| Размер пикселя | 85 мкм |
| Эффективная Зона Обнаружения | 130*130 мм |
| Частота кадров | 20 кадров в секунду |
| Пиксельная матрица | 1536*1536 |
| Системное увеличение | 600X |
| Программное обеспечение | |
| Автоматическое измерение | Паяльные пустоты BGA с автоматическим измерением и выводом данных/графики |
| Несколько Измерительных Инструментов | Поддержка измерения расстояния, угла, диаметра, площади многоугольника, скорости заполнения PTH и т. д. |
| Режим ЧПУ | Программируемый контроль с ЧПУ, простота в эксплуатации и удобство использования |
| Отображение в реальном времени | Отображение рабочих данных о напряжении, силе тока, угле, дате и т. д. в режиме реального времени |
| Навигация | Удобная система определения координат целевой точки |
| Система управления движением | |
| Управление движением | Джойстик, клавиатура, мышь и сенсорная панель |
| Максимальная грузоподъемность/вес | 610*610 мм / 10 кг |
| Максимальная зона контроля | 550*550 мм |
| Косые Виды | Макс. 60° |
| Манипулятор | 6 осей: X / Y / Z1 / Z2 / T1 / T2 |
| Промышленный ПК | |
| Монитор | 24-дюймовый интерактивный сенсорный ЖК-дисплей с разрешением FHD |
| Системная операционная система | 64-разрядная версия Windows 10 |
| Жесткий диск | 1 ТБ |
| ОЗУ | 8 ГБ |
| Модель процессора | Процессор Intel i7 |
| Другие Функции | |
| Дверь Открыта | Электрическое Скольжение |
| Безопасность рентгеновского излучения | <1 мкЗв/ч (соответствует всем международным стандартам) |
| Управление полномочиями | Система увеличения отпечатков пальцев и поддержка доступа по паролю. |
| Безопасная эксплуатация | Электромагнитная блокировка, сигнальная лампа и система контроля утечки радиации в режиме реального времени |
| * Технические характеристики могут быть изменены без предварительного уведомления. Все торговые марки являются собственностью производителя системы. | |
Сферы применения Тайгапром AX8200MAX
Широко применяется в производстве BGA, CSP, Flip Chip, светодиодов, предохранителей, диодов, печатных плат, полупроводников, аккумуляторов, небольших металлических отливок, электронных соединительных модулей, кабелей, аэрокосмических компонентов, фотоэлектрических систем и т. д.
Функции и особенности Тайгапром AX8200MAX
1. Лазерный локатор для точного определения местоположения на инспекционном столе большого размера
2. 24-дюймовый интерактивный сенсорный ЖК-дисплей с разрешением FHD
3. Точное управление, автоматическое позиционирование с помощью программирования ЧПУ
4. Инспекционный стол с наклоном на 60°
5. Система управления доступом по отпечатку пальца
6. Мониторинг излучения в режиме реального времени

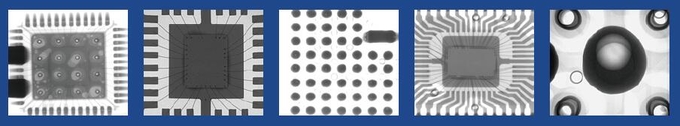

Изображения Тайгапром AX8200MAX в процессе проверки

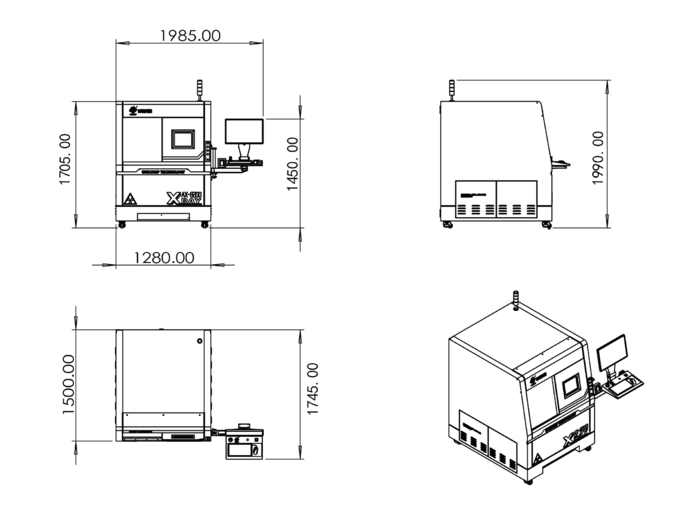

Размеры Тайгапром AX8200MAX
Наши услуги
Помощь в анализе проекта и предоставлении решения для обнаружения.
Бесплатное тестирование образцов.
Предоставление профессиональных решений для обнаружения.
Услуги по разработке оснастки.
Предоставление услуг по проверке информации о доставке.
Гарантия на один год, пожизненное обслуживание.
Обратная связь в течение 24 часов по электронной почте.
Часто задаваемые вопросы:
1. Как насчет упаковки? Безопасно ли это при транспортировке?
Все рентгеновские дефектоскопы упаковываются в стандартные прочные деревянные ящики. При транспортировке они безопасны.
2. Предоставляете ли вы гарантию? Как обстоят дела с послепродажным обслуживанием?
Гарантия на запасные части — 1 год, техническая поддержка в течение всего срока службы.
У нас есть профессиональная команда по послепродажному обслуживанию. Если у вас возникнут вопросы, мы предоставим видеоинструкции.
3. Если мы приедем к вам на завод, вы предоставите бесплатное обучение?
Да, мы будем рады видеть вас на нашем заводе и организуем для вас бесплатное обучение.
