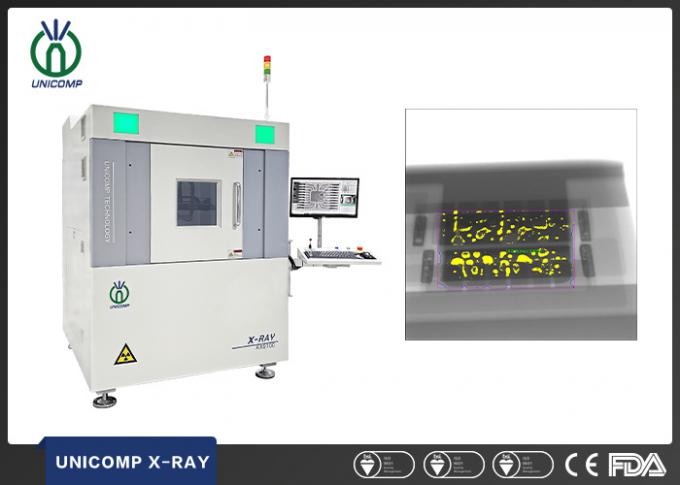

Микрофокусный рентгеновский аппарат Тайгапром 130 кВ AX9100 для пайки печатных плат со светодиодами. Измерение пустот
Характеристики:
● Рентгеновская трубка 90–130 кВ, 7 мкм.
● Высокоскоростной FPD с разрешением в миллионы пикселей.
● Увеличение в 1000 раз, изображение высокой четкости в режиме реального времени.
● Управление одной кнопкой, отображение 2,5D-изображения.
● Функция автономного программирования, определение режима навигации.
● 7-осевая система, обнаружение наклона на 70 градусов.
Приложения:
● SMT, BGA, CSP, Flip Chip, обнаружение светодиодов.
● Полупроводники, компоненты для упаковки, производство аккумуляторов.
● Электронные компоненты, автозапчасти, фотоэлектрическая промышленность.
● Литье алюминия под давлением, формование пластика.
● Керамика, другие специальные отрасли.
| Предмет | Определение | Технические характеристики |
| Системные параметры | Размер | 1350 (Д) x 1250 (Ш) x 1700 (В) мм |
| Вес | 1900 кг | |
| Сила | 220 В переменного тока, 50 Гц | |
| Потребляемая мощность | 1,6 кВт | |
| Рентгеновская трубка | Тип | Закрыто |
| Максимальное напряжение | 130кВ | |
| Макс.Мощность | 40 Вт | |
| Размер пятна | 7 мкм | |
| Рентгеновская система | Усилитель | FPD |
| Монитор | 22-дюймовый ЖК-дисплей | |
| Системное увеличение | 1600 X | |
| Область обнаружения | Максимальный размер загрузки | Φ570 Мм |
| Максимальная зона контроля | 450 мм x 450 мм | |
| Утечка рентгеновского излучения | <1 мкЗв/ч | |

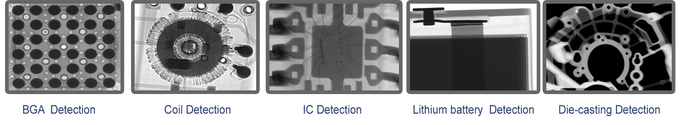

Тестовые изображения:
