Автоматическое измерение с оборудованием рентгеновского снимка CNC программируя для осмотра паять Reflow PCBA BGA CSP QFN качественного
Применения:
●SMT, BGA, CSP, обломок сальто, обнаружение СИД.
●Полупроводник, упаковывая компоненты, индустрия батареи.
●Электронные блоки, автозапчасти, фотовольтайческая индустрия.
●Алюминиевая заливка формы, отливая в форму пластмасса.
●Керамика, другие особенные индустрии.

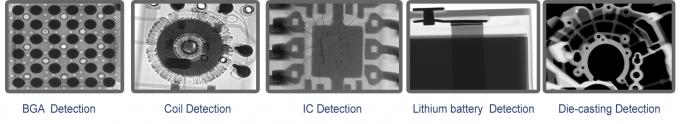

Изображения теста:
Особенности:
●1000X увеличение, изображение реального времени высоко-определения.
●Трубка рентгеновского снимка 90-130KV 5μm.
●Разрешение FPD пикселов быстрого хода & миллионов высокое.
●деятельность Одн-кнопки с показом изображения 2.5D.
●Оффлайновая программируя функция, обнаружение режима навигации.
●рычаг 7 осей, обнаружение наклона 70 градусов.
| Деталь | Определение | Спецификации |
| Параметры системы | Размер | 1350 (l) x1250 (w) x1700 (h) mm |
| Вес | 1900kg | |
| Сила | 220AC/50Hz | |
| Расход энергии | 1.6kW | |
| Трубка рентгеновского снимка | Тип | Закрытый |
| Max.Voltage | 130kV | |
| Max.Power | 40W | |
| Размер места | 3μm | |
| Система рентгеновского снимка | Подсвечиватель | FPD |
| Монитор | 22"“ LCD | |
| Увеличение системы | 1600 x | |
| Регион обнаружения | Размер Max.Loading | Φ570mm |
| Зона Max.Inspection | 450mm x 450mm | |
| Утечка рентгеновского снимка | <1> | |
