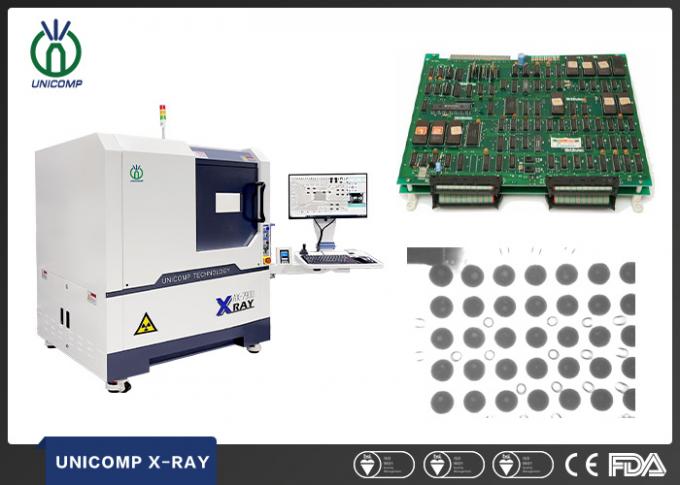

Программируемый рентгеновский аппарат Тайгапром PCB AX7900 с разрешением 5 мкм и 2,5D для автоматического измерения пустот при пайке SMT-компонентов на печатных платах BGA
Описание:
Рентгеновская трубка 90 кВ, 5 мкм, детектор FPD. Многофункциональная рабочая станция, стандартное многоосевое перемещение по осям X и Y с возможностью наклона на ±60° (опция). Перемещение по оси Z для рентгеновской трубки и детектора FPD для увеличения/уменьшения увеличения/поля зрения. Удобная система позиционирования целевой точки. Многофункциональная система обработки изображений DXI с программированием по осям X и Y для различных процедур контроля изображений. Максимальная площадь загрузки 420 x 420 мм, максимальная площадь обнаружения 380 x 380 мм, увеличение системы ~300X.
ОСОБЕННОСТИ:
Рентгеновская трубка 90 кВ, 5 мкм, детектор FPD.
Многофункциональная рабочая станция, многоосевое перемещение по осям X и Y. Движение по дуге ±60° (опция).
Управление перемещением включает в себя: перемещение стола по осям X/Y, перемещение трубки и детектора по оси Z, наклон ±60° (опция).
Многофункциональная система обработки изображений DXI.
Функция программирования по осям X/Y для различных процедур проверки изображений.
Максимальная площадь загрузки 420 x 420 мм, максимальная площадь обнаружения 380 x 380 мм, увеличение системы ~300 крат.
Автоматическое измерение пустот и площади BGA, а также создание отчетов.
ПРИМЕНЕНИЕ:
Проверка светодиодов, поверхностно-монтируемых компонентов, BGA, CSP, Flip Chip.
Полупроводники, компоненты для корпусов, аккумуляторная промышленность.
Электронные компоненты, автозапчасти, фотоэлектрическая промышленность.
Литье алюминия под давлением, формовка пластика.
Керамика, другие специальные отрасли
| Предмет | Определение | Технические характеристики |
| Системные параметры | Размер | 1100(Д)x1100(Ш)x1500(В) мм |
| Вес | 1000 кг | |
| Сила | 220 В переменного тока, 50 Гц | |
| Потребляемая мощность | 0,8 кВт | |
| Рентгеновская трубка | Тип | Закрыто |
| Максимальное напряжение | 80 кВ/90 кВ | |
| Макс.Мощность | 12 Вт/8 Вт | |
| Размер пятна | 5 мкм/15 мкм | |
| Рентгеновская система | Усилитель | FPD |
| Монитор | 22-дюймовый ЖК-дисплей | |
| Системное увеличение | 160 X/360X | |
| Область обнаружения | Максимальный размер загрузки | 440 мм x 400 мм |
| Максимальная зона контроля | 420 мм x 380 мм | |
| Утечка рентгеновского излучения | <1 мкЗв/ч | |

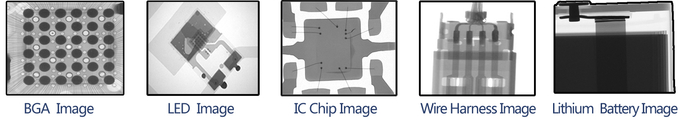

Контрольные Изображения:
