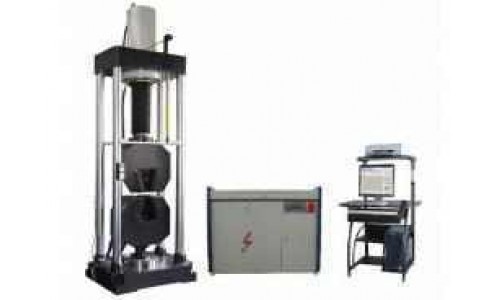

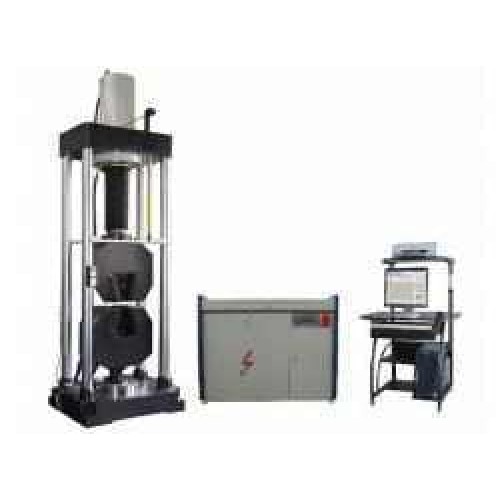

Сервогидравлические испытательные машины серии WAW-F управляются компьютером и предназначены для испытания различных металлических и неметаллических материалов и определения предела прочности при растяжении/сжатии, изгибе и сдвиге. Она имеет одно рабочее пространство. Для измерения нагрузки используется тензодатчик. Машины имеют большой ход привода и предназначены для испытания как стандартных, так и длинных образцов, также образцов с большим удлинением.
Особенности испытательных машин WAW-F:
- Полное компьютерное управление процессом испытания.
- Мощное многофункциональное программное обеспечение предусматривает использование большого количества методов испытаний в соответствие с требованиями ГОСТ, ASTM, ISO, DIN, EN:
испытания на изгиб: ГОСТ 14019, ISO 7438-85;
испытания на сжатие: ГОСТ 25.503;
испытания на растяжение: DIN 50125, ГОСТ 1497-84, ISO 6892-84, EN 10002, ASTM E8.
Кроме перечисленных стандартов, могут использоваться другие ГОСТы, американские и европейские стандарты, которые вписываются в технические возможности испытательных машин WAW-F.
испытания на сжатие: ГОСТ 25.503;
испытания на растяжение: DIN 50125, ГОСТ 1497-84, ISO 6892-84, EN 10002, ASTM E8.
Кроме перечисленных стандартов, могут использоваться другие ГОСТы, американские и европейские стандарты, которые вписываются в технические возможности испытательных машин WAW-F.
- Гарантии безопасности
С превышением нагрузки указанного значения испытание прерывается автоматически;
Безотказность и высокая надежность системы сервопривода гарантирует поддержание заданной оператором скорости испытания, а также точную настройку перемещения захватов в режиме пуска и остановки тестирования
Безотказность и высокая надежность системы сервопривода гарантирует поддержание заданной оператором скорости испытания, а также точную настройку перемещения захватов в режиме пуска и остановки тестирования
Технические характеристики
|
Модель
|
WAW-300E/400F
|
WAW-500E/600F
|
WAW-1000F
|
WAW-1500F/2000F
|
|
Максимальная нагрузка, кН
|
300/400
|
500/600
|
1000
|
1500/2000
|
|
Точность измерения нагрузки,%
|
±0,5/1,0
|
|||
|
Точность измерения деформации,%
|
±0,5/1,0
|
|||
|
Макс. пространство при испытаниях на растяжение, мм
|
600
|
610
|
700
|
720
|
|
Макс. пространство при испытаниях на сжатие, мм
|
300
|
300
|
450
|
500
|
|
Максимальная скорость нагружения, мм/мин
|
100
|
100
|
75
|
50
|
|
Ход привода, мм
|
500
|
500
|
500
|
600
|
|
Расстояние между колоннами, мм
|
520
|
600×330
|
660×450
|
800×450
|
|
Диаметр круглого образца, мм
|
Ø5-30
|
Ø13-40
|
Ø20-60
|
Ø20-80
|
|
Ширина плоского образца,мм
|
0-15
|
0-30
|
0-40
|
0-60
|
|
Размер компрессионных пластин, мм
|
Ø120
|
Ø150
|
Ø150/204´204
|
Ø200/204´204
|
|
Размеры силовой рамы, мм
|
880×630×2980
|
880×630×2980
|
980×720×3530
|
1220×80×4180
|
|
Вес машины, кг
|
2500
|
3000
|
5000
|
8000
|
