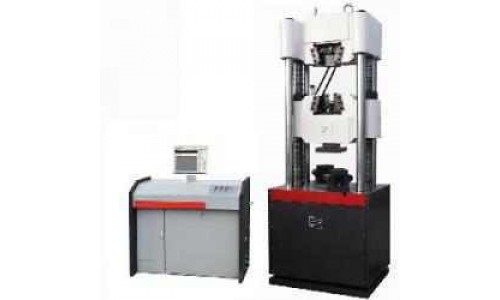

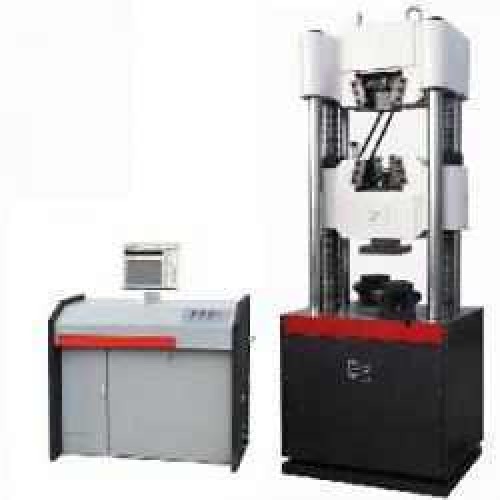

Испытательные машины серии WAW-E

Испытательные машины серии WAW-E

Модель: WAW-E
Наличие: Есть в наличии
Сервогидравлические испытательные машины серии WAW-E управляются компьютером и предназначены для испытания различных металлических и неметаллических материалов и определения предела прочности при растяжении/сжатии, изгибе и сдвиге. С ними легко и просто работать. Они широко используются на производстве, в исследовательских лабораториях и технических университетах для исследования свойств материалов и контроля качества. С помощью программного обеспечения можно записывать, обрабатывать, отображать и распечатывать результаты испытаний, контролировать процесс испытаний в соответствии с заданной программой и автоматически выводить кривые измеряемых параметров в режиме реального времени. Сервосистема обеспечивает управление по замкнутому циклу и контроль за параметрами испытаний. Для испытаний предусмотрено двойное пространство, что позволяет увеличить объем испытаний, без замены приспособлений.

Благодаря повышенной жесткости силовой рамы стало возможным обеспечить новый уровень точности параллельного перемещения подвижной траверсы.

Особенности испытательных машин WAW-E:

Мощное многофункциональное программное обеспечение предусматривает использование большого количества методов испытаний в соответствие с требованиями ГОСТ, ASTM, ISO, DIN, EN:

  • Губки для клиновых захватов обработаны по усовершенствованной технологии; увеличена жесткость траверсы для работы с большой нагрузкой и при высокой интенсивности испытаний.
  • Гидравлические автоматические зажимы, которыми можно управлять с отдельного пульта управления.
  • Полное компьютерное управление процессом испытания.
  • испытания на изгиб: ГОСТ 14019, ISO 7438-85;
  • испытания на сжатие: ГОСТ 25.503;
  • испытания на растяжение: DIN 50125, ГОСТ 1497-84, ISO 6892-84, EN 10002, ASTM E8.
  • Кроме перечисленных стандартов, могут использоваться другие ГОСТы, американские и европейские стандарты, которые вписываются в технические возможности испытательных машин WAW-E.
- Гарантии безопасности
  • С превышением нагрузки указанного значения испытание прерывается автоматически;
  • Безотказность и высокая надежность системы сервопривода гарантирует поддержание заданной оператором скорости испытания, а также точную настройку перемещения подвижной траверсы в режиме пуска и остановки тестирования;
  • Тензодатчик или датчик силы монтируется непосредственно на подвижной траверсе;
  • Дорогостоящие узлы машины и сам оператор надежно защищены ограничителем хода траверсы, а также специально настроенными программами.
Технические характеристики






Модель
WAW-300E/400E
WAW-500E/600E
WAW-1000E
WAW-2000E
Максимальная нагрузка, кН
300/400
500/600
1000
2000
Жесткость силовой рамы, кН/мм
400
600
1000
2000
Точность измерения нагрузки,%
±1,0/0,5
Точность измерения деформации,%
±1,0
Максимальная скорость нагружения, мм/мин
70
Скорость перемещения траверсы, мм/мин
200
Ход поршня, мм
250
Расстояние между колоннами, мм
445´195
485´185
590´255
850´950
Макс. перемещение при растяжении (включая ход поршня) мм,
790
860
870
1000
Зажим для круглого образца, мм
Ø9-20, Ø20-32
Ø13-26, Ø26-40
Ø20-40, Ø40-60
Ø20-40, Ø40-60, Ø60-80
Зажим для плоского образца, мм
0-15
0-15, 15-30
0-30, 10-40
01.10.40
Макс. перемещение при сжатии мм,
540
610
620
850
Размер компрессионных пластин, мм
Ø128х30
Ø128х30
Ø148х40
Ø200х60
Расстояние между опорами для изгиба, мм
30-480
30-500
50-500
50-720
Высота опор для изгиба, мм
100
100
180
180
Длина пуансона, мм
120
120
160
160
Диаграммы:
нагрузка-деформация, нагрузка-время, нагрузка-перемещение, растяжение, деформация-время, перемещение-время, нагрузка-напряжение
Размер силового шкафа, мм
550х750х1410
Размеры силовой рамы, мм
725х560х1950
770х600х2130
900х650х2380
1300х900х3260
Параметры электропитания, кВт
380 В 10%, 50 Гц трёхфазный
2
3
5
8
Вес машины, кг
1300
2600
3700
8800
