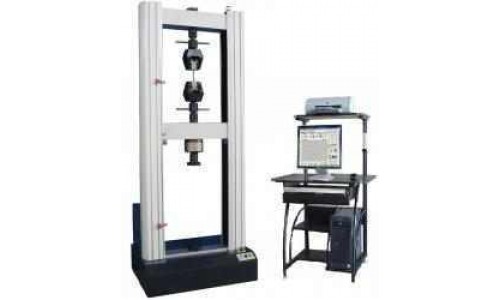

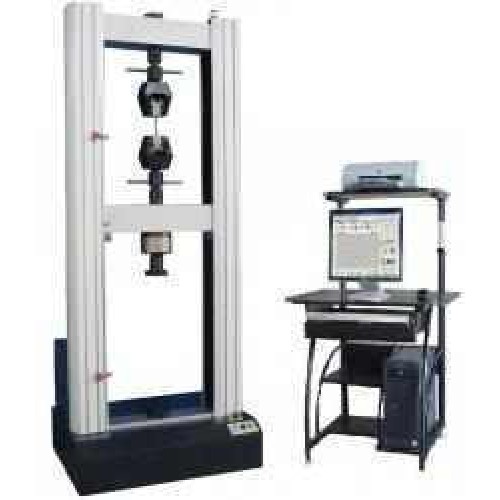

Электромеханические испытательные разрывные машины серии WDW

Модель: WDW
Наличие: Есть в наличии
Представленные здесь машины созданы для организации испытаний сплавов, металлов и неметаллических изделий с целью выявления характеристик прочности при статическом изгибе, сжатии и растяжении. Они широко используются в машиностроении и металлургической промышленности, в строительстве и производстве различных неметаллических материалов, а также изделий, созданных на их основе. Используют их и других отраслях, а также в научных исследованиях.

Принцип действия машин серии WDW основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.

Разрывные машины модельного ряда WDW отличаются, прежде всего, универсальностью в сфере проведения испытаний. Им также свойственен интуитивный интерфейс, позволяющий настроить работу в соответствии с необходимыми стандартами испытаний. Вот некоторые из них:
  • Испытания на изгиб: ГОСТ 14019, ISO 7438-85;
  • Испытания на сжатие: ГОСТ 25.503;
  • Испытания на растяжение: DIN 50125, ГОСТ 1497-84, ISO 6892-84, EN 10002, ASTM E8.
Кроме указанных стандартов используются также другие многочисленные ГОСТы, американские и европейские стандарты, которые вписываются в технические возможности испытательной машины модельного ряда WDW.

Программное обеспечение на русском языке.

Основные особенности испытательных машин серии WDW:
  • Силовая рама с двумя колоннами обеспечивает высокую жесткость испытаний, а также безопасность и удобство оператора при работе.
  • Высокая точность измерений обеспечивается предустановленной шарико-винтовой передачей, исключающей люфт и обеспечивающей точность измерений.
  • Безопасность оператора во время работы гарантируется верхним и нижним ограничителем хода траверсы, а также датчиками автоматического выключения испытательной машины при превышении установленных значений нагрузки.
  • Широкая зона испытания за счет большого расстояния между колоннами для удобства оператора.
  • Ход траверсы ограничен механически в обоих направлениях.
  • Удобная рабочая область для оператора обеспечивает эргономично расположенная зона для установки и замены зажимных губок.

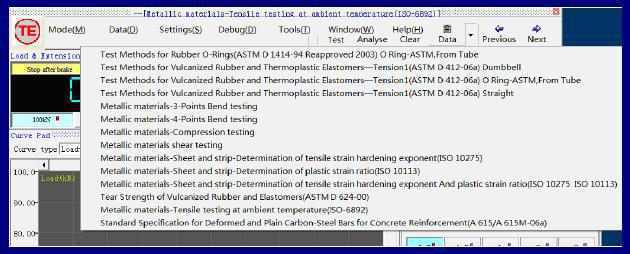

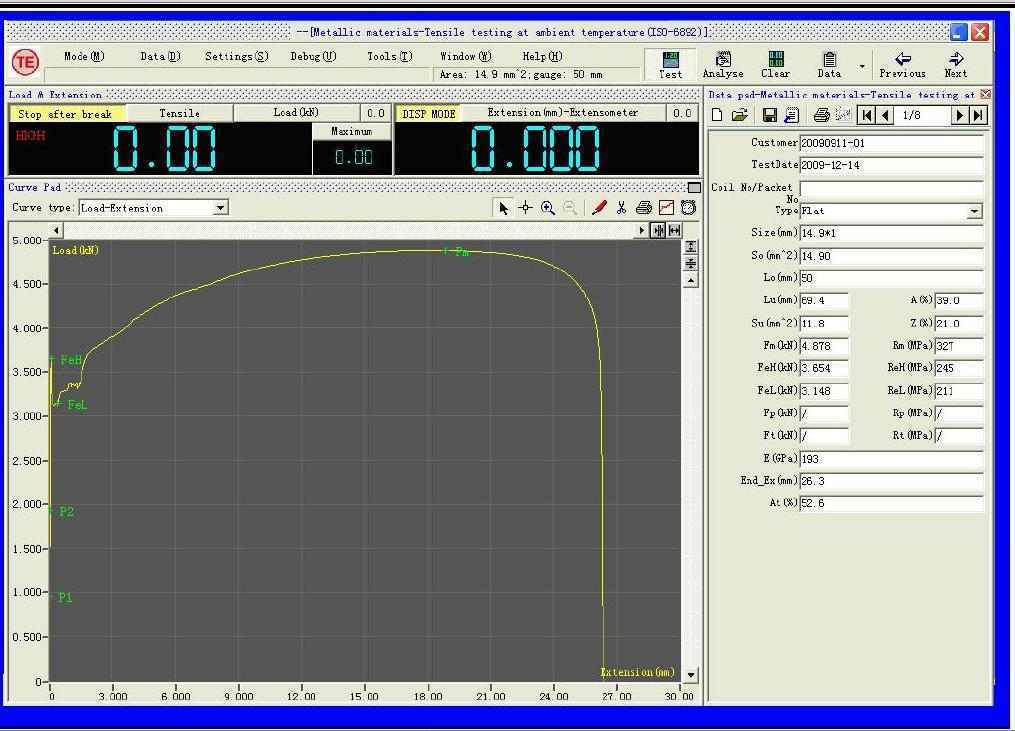

Функции программного обеспечения TE Measuring & Control

Программное обеспечение сопоставимо с программным обеспечением ведущих мировых производителей испытательных машин и предлагает широкие возможности для контроля испытаний. Программное обеспечение TE Measuring & Control делает испытания простыми, удобными и эффективными.

Технические характеристики






Модель
WDW-100
WDW-200/250/300
WDW-600
Максимальная нагрузка
кН
100
200/250/300
600
кгс
10 000
20 000/25 000/30 000
50 000/60 000
Скорость нагружения, мм/мин
0,005-500/0,01-1000 (опция)
0,0025-250/0,005-500 (опция)
Вертикальное рабочее пространство (расстояние от нижней поверхности траверсы до вершины), мм
1450
1500
Общее перемещение траверсы, мм
1350
1400
Расстояние между колоннами, мм
570
590
650
Макс. расстояние при растяжении, мм
650
500
Макс. расстояние при сжатии, мм
1050
Губки для круглых образцов, мм
Ø4~20
Ø8~32
Ø12~40
Губки для плоских образцов, мм
0~21
0~27
0~30
ШхВ губок, мм
40х55
50х75
70х90
Диаметр пластин для сжатия, мм
Ø100
Расстояние между опорами приспособления для испытания на изгиб, мм
20-400
30-420
30-450
Длина изгибающего ножа, мм
100
100
100
Диаметр изгибающего ножа, мм
Ø20
Ø30
Высота опор, мм
90
100
Жесткость рамы, кН/мм
150 кН/мм
450 кН/мм
650 кН/мм
Электропитание
3 фазный, 380В/220В, 50Гц/60Гц
Питание, кВт
2
3
3
Размеры силовой рамы, мм
970х630х2065
1100х730х2390
1210х880х2560
Вес силовой рамы, кг
700
1300
1650
Транспортные габариты, мм
1450х1000х2240
2650х1250х1100
3150х1500х1100
